【DE5a-Net】DE5a-Net Arria 10 FPGA Development Kit
- 产品型号： DE5a-Net[P0474]
- 产品品牌： TERASIC友晶科技/ALTERA
- 产品规格： Altera Arria 10 GX FPGA (10AX115N2F45E1SG)
- 产品价格： 49,680元
- 咨询热线：027-87538900
友晶科技 DE5a-NET Arria 10 FPGA 开发平台提供了高容量 / 带宽的内存接口，超低延迟的通信传输以及高电源效益 ， 实为一理想的硬件设计解决方案。作为一个全尺寸高度 ， 3 / 4- 标准长度的开发板 ， DE5a-NET 的设计满足最苛刻的高端应用，配备 Arria 10 FPGA 顶级晶元， 为行业提供最佳的系统级集成和灵活性设计。
Arria® 10 FPGA 的功能集成收发器最高传输速度可达到 12.5 Gbps ， 使 DE5a-NET 开发板完全符合 PCI Express 3.0 标准，同时亦能满足四个外部超低延迟的 40G QSFP + 模块直接连接。不需要倚靠外部的 PHY 将加速网络应用的主流开发 ， 使客户能够部署设计更广泛的高速连接应用。对于需求大容量高速度内存和存储的设计， DE5a-NET 提供两个独立 Bank 的 DDR3 SO-DIMM RAM ，四颗 QDRII+SRAM ，以及高速并行闪存。 DE5a-NET 的设置特点完全支持所有高强度的应用，如低延迟的高频交易、云计算、高效能计算、数据采集、网络处理和信号处理。

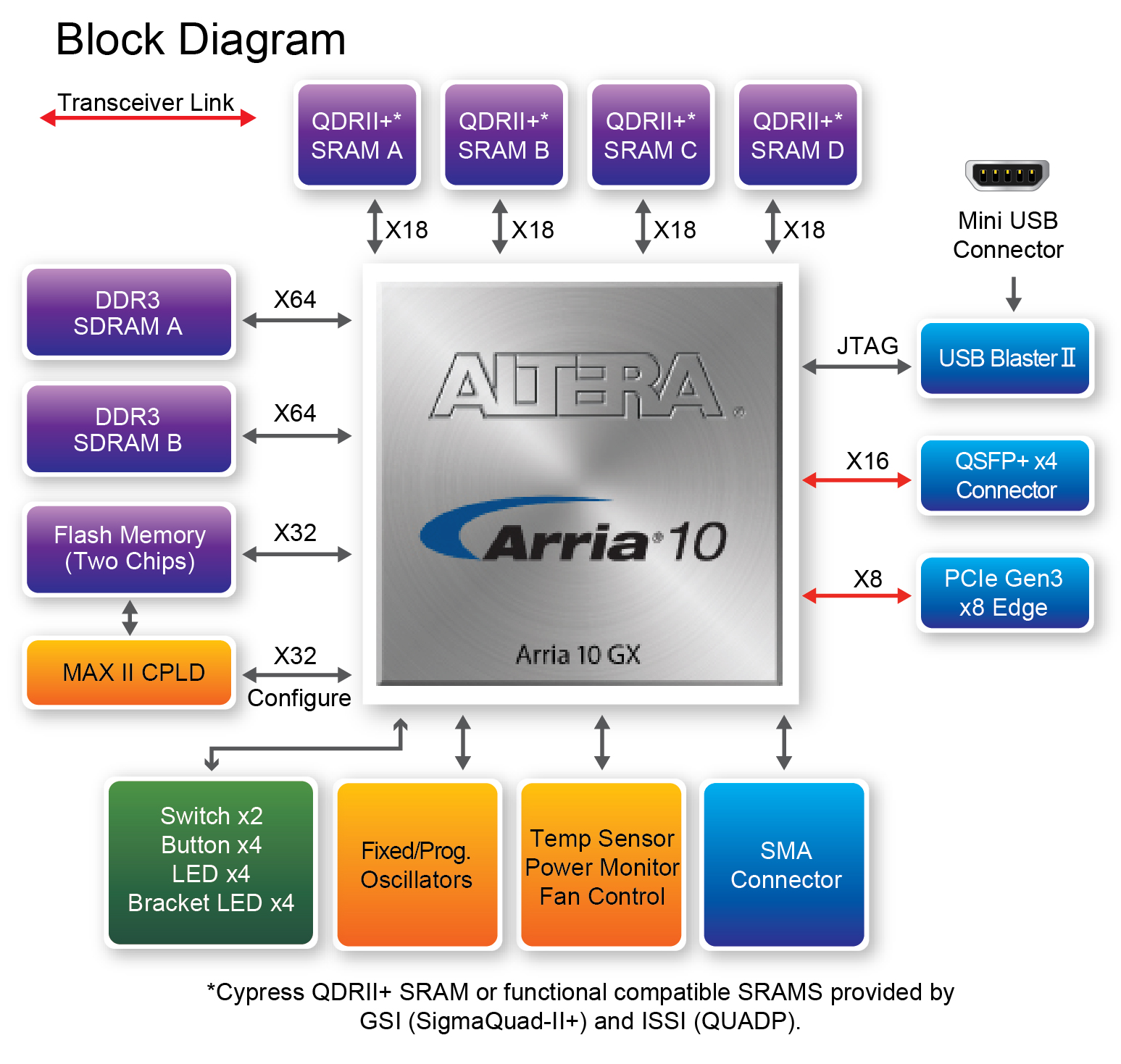

FPGA

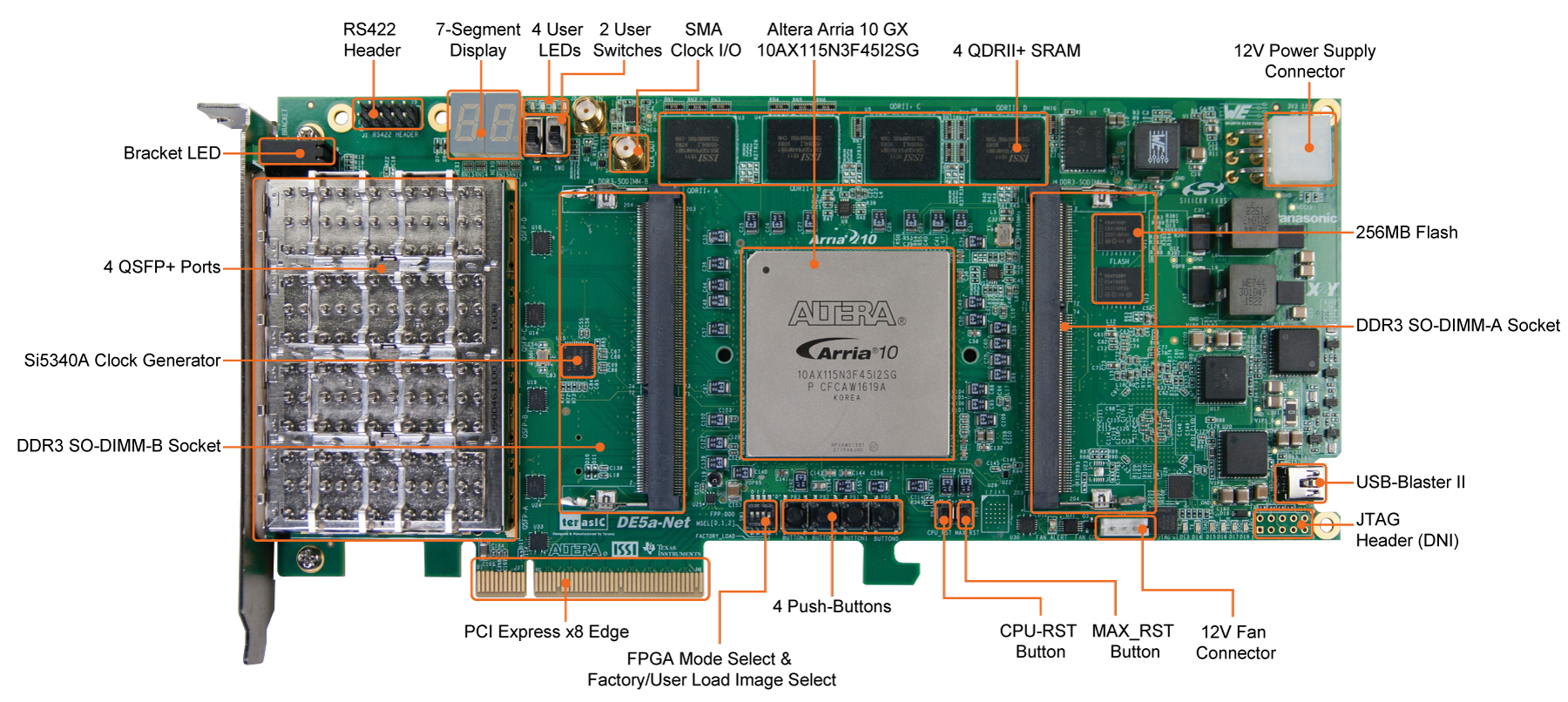

- Altera Arria 10 GX FPGA (10AX115N2F45E1SG)
＊ FPGA 亦有其他规格可供选择，详细信息欢迎洽询鑫合欣销售团队。
FPGA 配置
- 板载 USB Blaster II 或JTAG插口对 FPGA 编程
- 通过 MAX II CPLD 和 flash 配置快速被动平行(FPPx32)模式
存储器
- 256MB FLASH
- 2个独立 DDR3 SODIMM 插槽, 每个插槽可支持多达 8GB 933 MHz 或4GB 1066 MHz的SODIMM 模块
-
4颗独立550MHz QDRII+ SRAM, 18位数据汇流排, 单颗72Mbit容量( * )
*QDRII+ 是否可以运行于最大速度550MHz会与使用的IP 以及Arria 10 速度等级相关.
Altera QDRII+ IP 搭配E1 速度等级FPGA能顺利运行于550MHz, 若搭配I2 速度等级FPGA, 则最大速度只能到达 467MHz.
通信与扩展
- 4 QSFP+ 连接器
- PCI Express (PCIe) x8 边缘连接器 (提供Windows PCIe 驱动)
- 1 RS422 扩展插口
其他
-
常规输入/输出:
- 2 LEDs
- 1 Bracket LED Array
- 4 按钮
- 2 拨码开关
- SMA 时钟输入 / 输出
-
板载时钟
- 50MHz 晶振
- 可编程时钟发生器
-
系统监视与控制

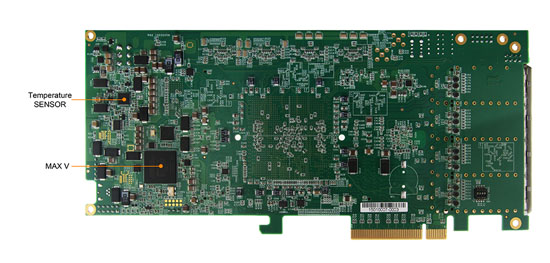

- 温度传感器
- 电源监视
- 风扇控制
-
电源
- 6-引脚电源接口, 12V DC 输入
- PCI Express连接供电
-
机械特性
- PCI Express 标准尺寸 和 3/4-长度
组件配置
- Size：240*106.65 mm

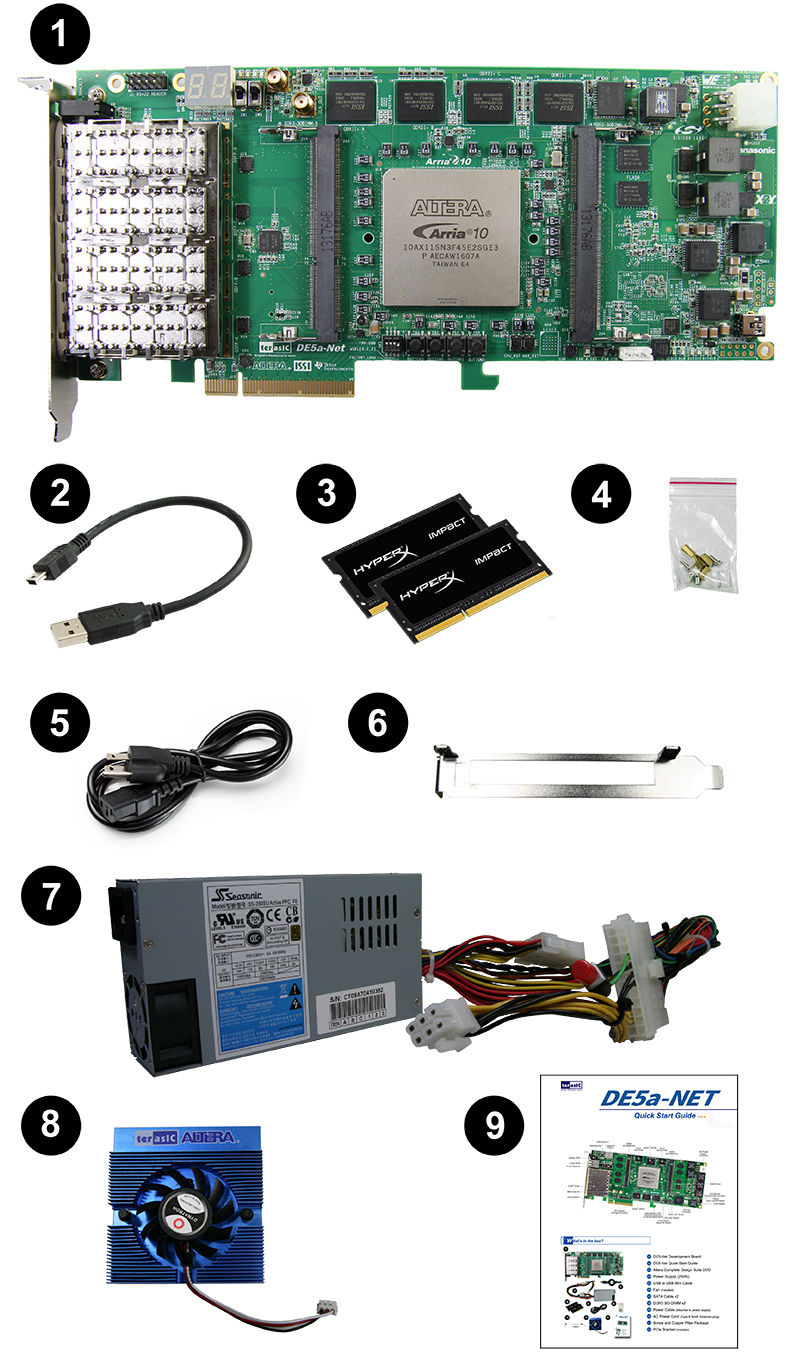

包装内容
- DE5a-Net Development Board
- USB to USB Mini Cable
- DDR3 2133 4GB SO-DIMM x2
- Screw & Copper Pillar Package
- AC Power Cord (Type B North American Plug)
- PCIe Bracket (Installed)
- Power Supply & Power Cable
- Fan (installed)
- DE5a-Net Quick Start Guide
-
Quartus design software license is not included in this kit.
Documents
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE5a-Net User Manual | 1.0.1 | 8509 | 2016-10-28 |
 |
CD-ROM
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE5a-Net (10AX115N2F45E1SG) CD-ROM | 1.0.4 | 2016-11-15 | ||
| DE5a-Net (10AX115N3F45I2SG) CD-ROM | 1.0.4 | 2016-10-28 | ||
| DE5a-Net (10AX090N3F45I2SG) CD-ROM | 1.0.4 | 2016-10-28 |
DE5a-Net (10AX115N3F45I2SG) BSP for Intel OpenCL 16.0
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE5a-Net I2 OpenCL BSP for Linux | 1.0.2 | 2017-02-06 | ||
| DE5a-Net I2 OpenCL User Manual | 1.0.2 | 2149 | 2017-02-06 |
|
| DE5a-Net I2 OpenCL BSP for Windows | 1.0.1 | 2017-01-17 |
DE5a-Net (10AX115N2F4E1SG) BSP for Intel OpenCL 16.0
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE5a-Net E1 OpenCL User Manual | 1.0.2 | 2165 | 2017-02-07 |
|
| DE5a-Net E1 OpenCL BSP for Linux | 1.0.2 | 2017-02-07 | ||
| DE5a-Net E1 OpenCL BSP for Windows | 1.0.2 | 2017-02-07 |
