【FMC FMC+ Loopback】TERASIC友晶FMC FMC+ Loopback

  • 产品型号: VITA FMC Loopback Board
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: FMC FMC+ Loopback
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:027-87538900

The FMC/FMC+ loopback 子卡是专为带有相容于Vita57.1 / 57.4 standard 的FMC/FMC+ 连接器的FPGA主版进行I/O测试使用. 这两个子卡能将FMC/FMC+ 连接器多数的I/O loopback, 包括了HA,HB,LA, DP and clock等这几个群组的I/O. 使用者可以将这两块子卡用于带有high pin count(HPC) or low pin count(LPC) FMC/FMC+连接器主版上. 有了这两块子卡,开发者可以快速测试FPGA的高速与低速I/O的传输速度,以及验证I/O的功能是否正常.

除此之外卡上还有提供Ultra-Low Jitter Clock Multiplier, 能接从主板经由FMC/FMC+连接器输出的clock, 然后扇出到FMC/FMC+连接器的clock pin (CLK_M2C_P/N 及GBTCLK_M2C_P/N )并传输回主板. 关于FMC/FMC+连接器上的I2C 介面, 使用者可以藉由读写板子上的EEPROM来验证.

Block Diagram

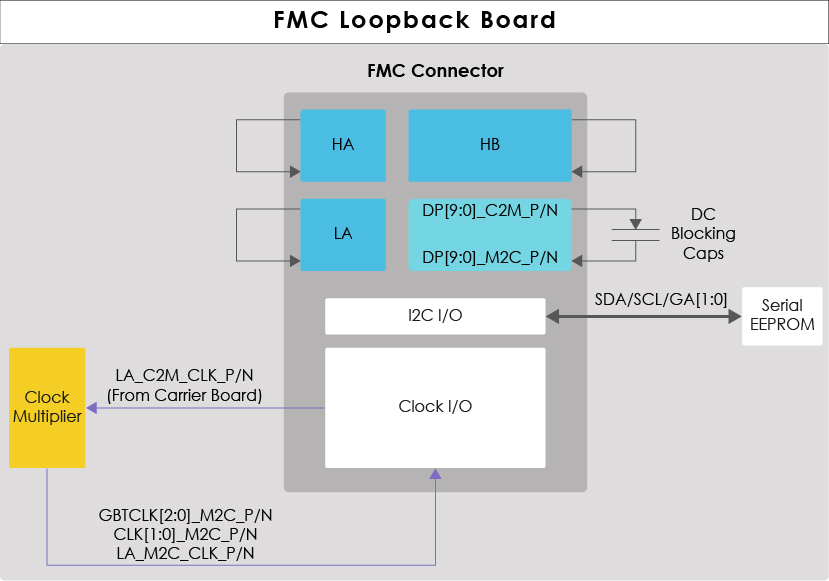

  • FMC Loopback Card

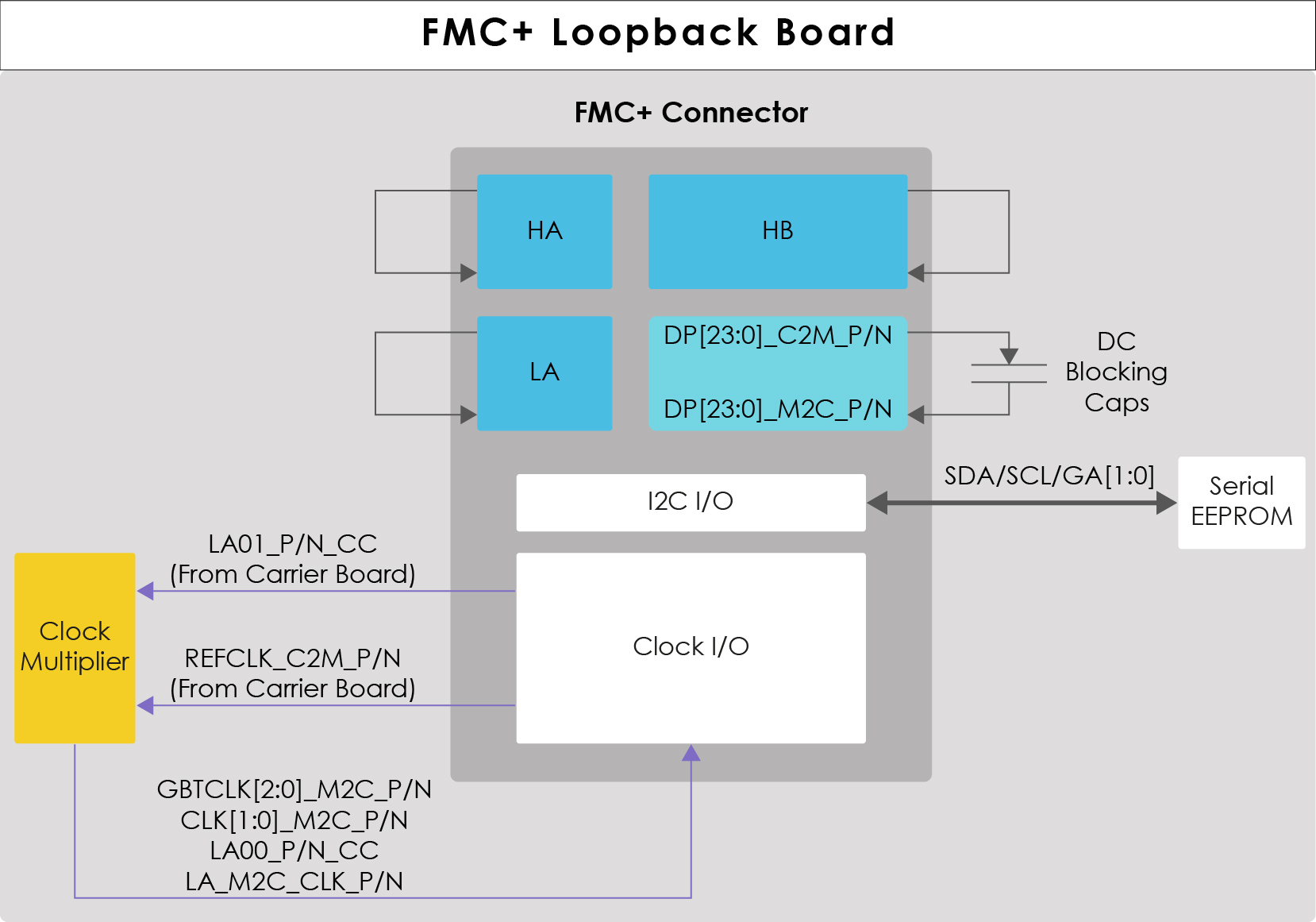

  • FMC+ Loopback Card

Connection

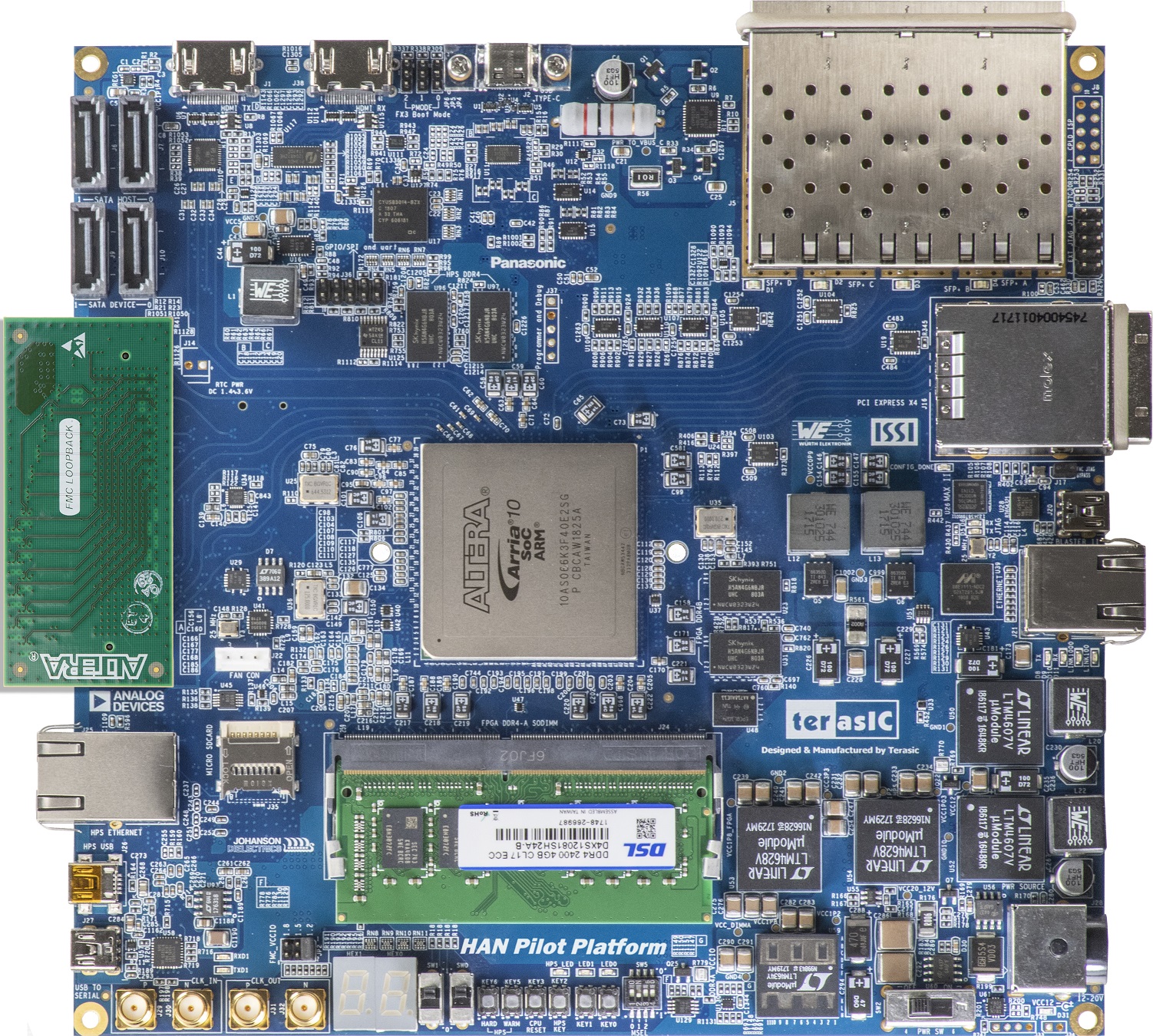

  • FMC Loopback Card with Terasic HAN board

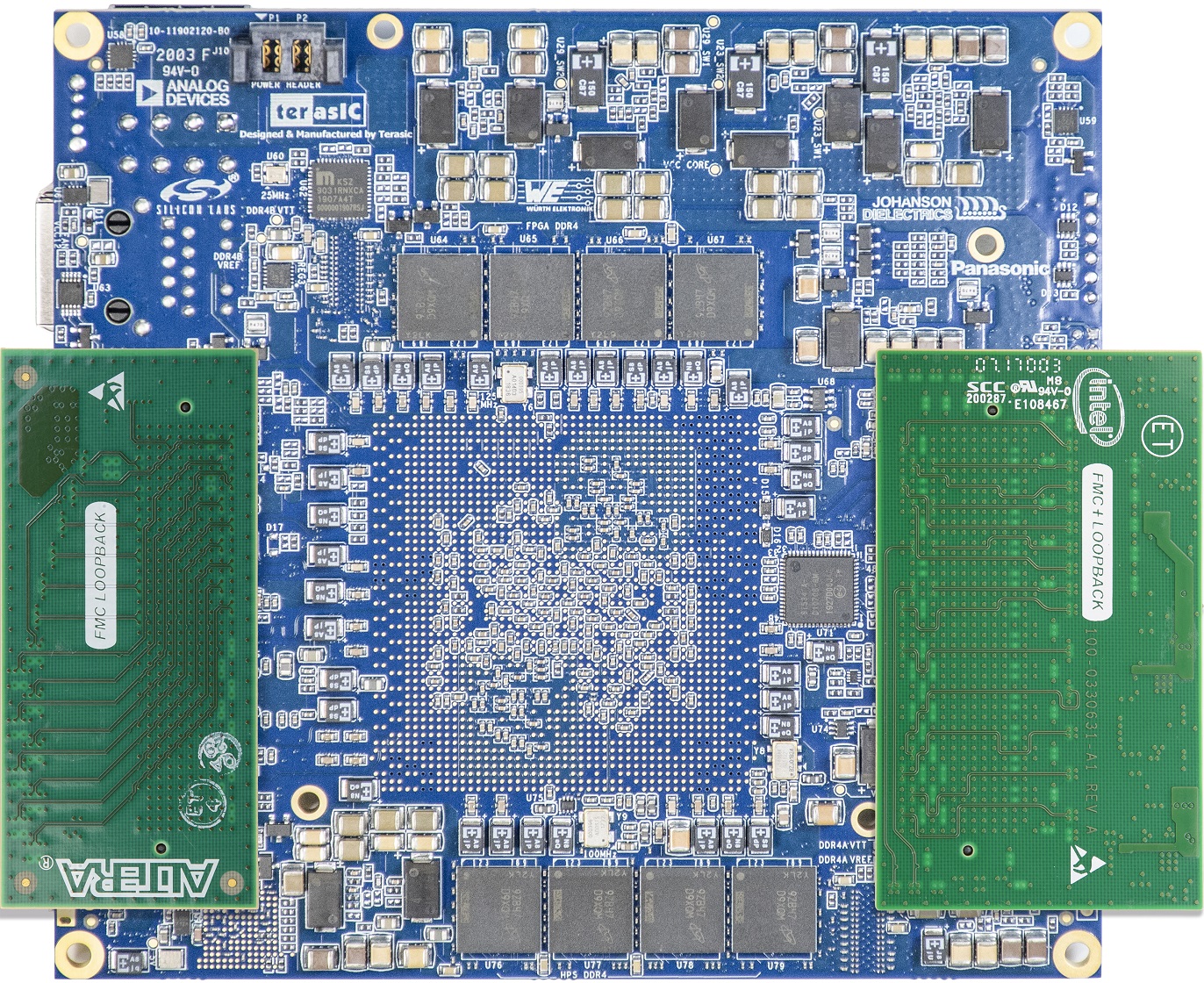

  • FMC and FMC+ Loopback Card with Teraic Apollo S10 Board

CD-ROM

标题 版本 档案大小(KB) 新增日期 下载
FMC Loopback(Vita 57.1)     2020-10-13
FMC+ Loopback(Vita 57.4)     2020-10-13


主产品订购

No 产品名称 售价(RMB)
1. VITA FMC Loopback Board xxx
2. FMC+ Loopback Board xxx
