【TEK/TSOM】友晶Terasic SoC 系统模块评估板

  • 产品型号: TEK/TSOM
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: FPGA: Cyclone V SE 5CSEBA6U23I7NDK (110K LEs)
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:027-87538900

解锁人工智能 和物联网的强大功能是改进系统工程和加速当今物联网开发创新(从工业 4.0 到V2X(Vehicle-to-Anything ))的关键。Terasic 的 TSoM是专为下一代物联网创新而设计的,它凭借硬件和软件的可程序设计性,使其具有出色的灵活性和可扩展性,可满足物联网应用的关键需求。
TSoM 是一款由最新的Cyclone® V SoC FPGA驱动的袖珍型模组。开发板本身利用 ARM 双核 Cortex-A9 CPU 和 110K FPGA 逻辑单元实现最低的系统成本和电源效率。开发板配备了高达8GB eMMC 闪存,并且在 FPGA 和 HPS 端分别配备了 1GB DDR3 内存,非常适合为各种嵌入式应用程序构建高带宽和大容量内存系统。
此外,还设计一款可扩充FPGA I/O的评估板,给开发人员创建了良好的应用环境,供用户体验TSoM 的外围设备,以测试和评估其IO/及性能。选择 TSoM,利用物联网数据和人工智能提高整体设备效率!
友晶 SoC 系统模块评估板
TSoM 模块
  • FPGA: Cyclone V SE 5CSEBA6U23I7NDK (110K LEs)
  • 接口: DDR4 Edge (包括 3.3 v 电源)
  • 尺寸: 50 毫米× 70 毫米
FPGA 端
  • DDR3 SDRAM 1GB, 32位- 303MHz (软IP)
  • 15 对 LVDS 发送信号 & 17 对 LVDS 接收信号 & 3 个 GPIO 信号 (总共 67 个 GPIO 引脚 )
  • EPCS64
HPS 端
  • DIP 启动选择开关:选择从 eMMC 或 MicroSD 卡的启动
  • DDR3 SDRAM 1GB, 32 位- 400MHz
  • USB 2.0 PHY
  • 千兆以太网 PHY
  • 3.3V GPIO x25 (Can/UART/SPI/I2C/Trace Buses)
  • 1.5 v GPI x4 (引脚输入)
  • eMMC 8GB
软件支持
  • Linux BSP
  • OpenCL BSP
TSoM 模块框图

评估板

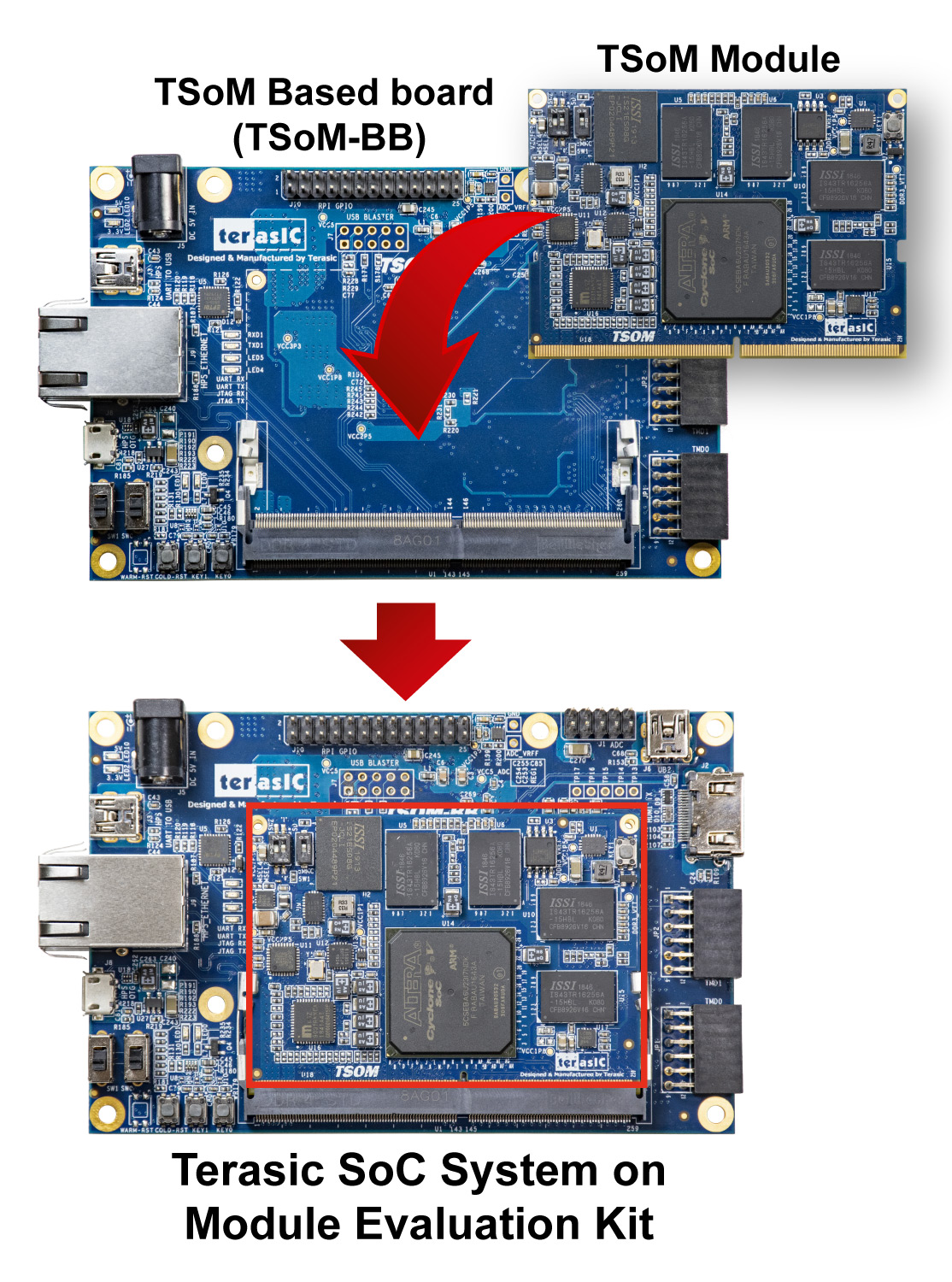

友晶 SoC 系统模块(Terasic SoC System on Module) 评估板是由TSoM模块和底板(TSoM-BB)组成.
TSoM-BB 功能如下 :
系统:
  • 电源: 5V 直流电源
  • 板载 USB Blaster II
  • 用于 TSoM 安装的 DDR4 插槽
FPGA 端
  • 2 个 LED﹐2 个按键﹐2 个开关
  • HDMI TX v1.4﹐1080P 全高清﹐兼容 HDCP v1.4
  • 2 个 TMD 头 (支持 16 个 GPIO 信号)
  • ADC﹐8 通道﹐1 2位﹐500Ksps。
HPS 端
  • MicroSD 插槽
  • 可选 512Mb QSPI 闪存
  • USB 转 UART (USB OTG PHY﹐Mini-B 接口)
  • 以太网 (RJ45 连接器)
  • USB OTG (Micro-AB 接口)
  • 2x13 GPIO (包括 I2C/UART/SPI)﹐兼容树莓 Pi 扩展口

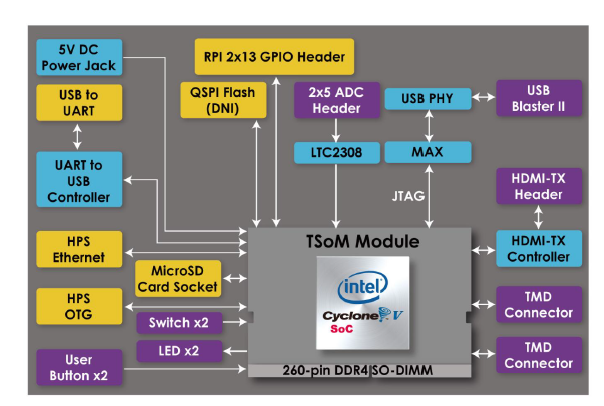

TSoM-BB框图


No 产品名称 售价(RMB)
1. [TEK] Terasic SoC System on Module Evaluation KIT
产品编号: P0581  重量: 500g
xxx
2. [TSOM] TSOM Module
产品编号: P0553  重量: 100g
xxx


Documents

标题 版本 档案大小(KB) 新增日期 下载
TSoM User Manual (rev.B Hardware) 1.2 3009 2020-04-10
Differences in TSoM Evaluation Kit Revisions 1.0 179 2019-07-30
Module Schematic 1.0.0 17192 2019-07-29
TSoM Evaluation Kit User Manual (rev.B Hardware) 1.1 6495 2019-07-29
TSoM Evaluation Kit User Manual (rev.A Hardware) 1.0 4914 2019-03-08
TSoM User Manual (rev.A Hardware) 1.0 3100 2019-03-08

CD-ROM

标题 版本 档案大小(KB) 新增日期 下载
TSoM Evaluation Kit CD (rev.B Hardware) 1.0.1   2020-04-10

TSoM Evaluation Kit CD (rev.A Hardware) 1.0.0   2019-03-08


Linux BSP (Board Support Package): MicroSD Card Image

标题 版本 档案大小(KB) 新增日期 下载
Linux Console (kernel 4.5) 1.1    2019-07-24
